• 높은 정밀도가 요구되는 공작기계용 주축이나, 볼스크류 서포트 베어링 체결 등에 사용되며, 그 외 일반 너트로도 사용가능합니다.
        저희 제품은 요구 수준이 높은 RoHS, JIG24 등 녹색구매(green procurement)에도 대응하고 있어 안심하고 사용할 수 있습니다.
        또한 높은 품질 관리를 위해 제품 각각의 정밀도를 모두 확인하면서 정성들여 생산하고 있습니다.

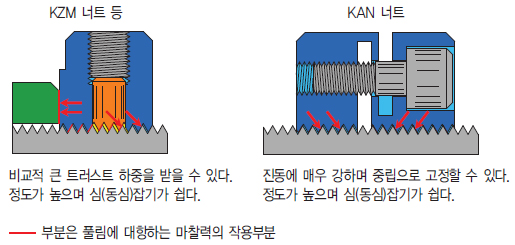

        높은 정밀도, 그리고 진동에 강한 풀림 방지 기능을 갖춘 너트(DCN,KAN)도 준비되어 있습니다.
    		•

  • 재질 : 황동핀(PIN) - C3604(환경지원품) / 본체 - S45C / 세트 스크류 - SCM435
  • 경도 : HrC 22~28
  • 표면처리 : 흑착색
  • 나사 정밀도 : 등급 - ISO 4H / 직각도 - 0.002~0.007mm
    ◎ 세트스크류가 없는 제품도 있습니다.
    		•

    형상 및 치수에 대하여

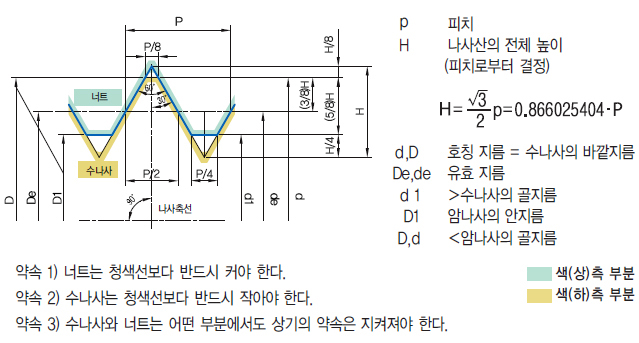

  • 나사산의 형상은 호칭경이 아니라 나사 피치(pitch)에 의해 자동적으로 결정됩니다.
    		•


  • 너트는 사용되는 부위, 상태, 환경에 따라 타입을 선택하여 사용 하십시오.
    		•


  • 너트를 체결하면 재료의 항복(降伏)현상으로 인해 탄성이 없어져 버리거나, 기계의 진동으로 인해 틈새가 생겨 장력(tension)이 없어지면
        마찰력이 소멸되어 풀림이 방생할 가능성이 있습니다.
  • 나사가 느슨해지지 않고 원래의 기능을 발휘하기 위해서는, 상호 나사산이 맞닿는 면에 항상 탄성에 의한 장력이 작용하도록 하는 것이
        중요합니다.
    		•

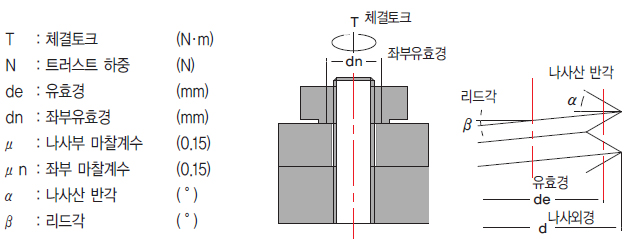

  • 나사의 체결토크와 트러스트 하중을 계산하는 데는 다음 계산식이 적용됩니다.
    		•



  • 내륜 스페이서 또는 베어링 내륜의 최소 단면 부분을 10~15MPa의 단면 응력이 발생하는 축력으로 체결해 주세요.
        체결력 = 최소 단면적 x 10~15MPa
        주의 : 열박음을 할 때는 20MPa 상당의 힘으로 체결 후 상온까지 식힌 다음, 일단 느슨히 한 후 다시 한 번 적정 토크로 체결해 주십시오.
    		•

  • 세트 스크류는 단면의 직각도를 미세하게 조정하기 위한 것입니다.
        세트 스크류의 풀림방지 로크 기능은 체결할 때에만 유효하며, 일단 기계가 작동하게 되면 해당 기능이 사라지는 경우가 많기 때문에 주의가
        필요합니다.
    		•

  • 두리 로크너트(Lock Nut)는 높은 정밀도를 갖도록 제작되었지만, 게이지로는 사용할 수는 없습니다.
        게이지 정도로 경도가 높지 않기 때문에, 너트 나사 부분이 마모로 인해 커질 수 있으며, 이런 너트를 게이지로 반복 사용할 경우,
        수나사의 유효경이 규격에서 크게 이탈되어 버릴 수 있기 때문에 게이지로 사용하는 것은 삼가해 주시기 바랍니다.
    		•

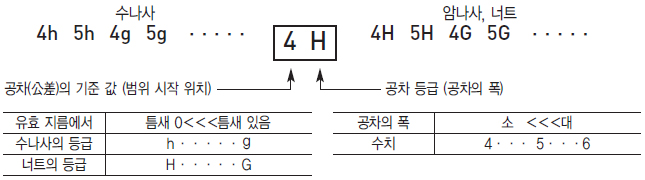

  • 나사의 등급은 형상, 치수 외에도 수나사와 너트 간에 반드시 존재하는“틈새”에 대해 규정하고 있습니다.
        이 틈새가 적은 나사의 조합이 좋은 나사 등급을 얻을 수 있습니다.
        조합의 예: 수나사 5g 와 너트 5H , 수나사 4h 와 너트 4H 등
        참고로 4h 와 4H의 조합은 틈새가 가장 작은(=정도가 높은) 조합입니다.
    •



        당사에서는 이 외에도 피치 정밀도(각 나사산별 피치의 편차 정밀도)도 샘플링으로 확인하고 있습니다.
